1. Используются система управления Topcon и импортные серводвигатели, обеспечивающие высокую стабильность и быстрый отклик;
2. Настроенный эргономичный интерфейс, простота и понятность эксплуатации;
3. Используются оригинальные импортные японские подшипники, обеспечивающие высокую износостойкость и точность;

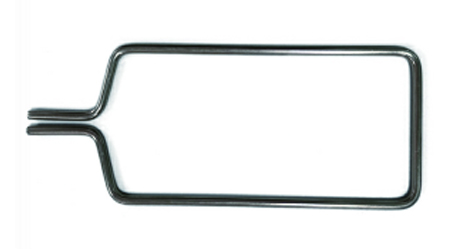

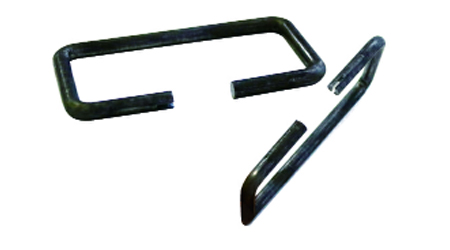

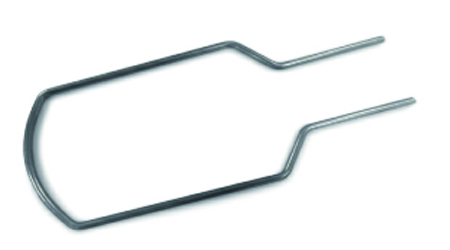

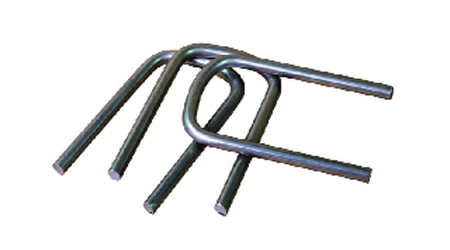

4. Подходит для намотки алюминиевой, железной, медной, нержавеющей проволоки разного диаметра в катушки различного диаметра или дуги. Обычно применяется в производстве: железных изделий, холодильных стоек, кухонных полок, сеток вентиляторов, изделий декоративно-прикладного искусства, клеток для животных и других отраслях;
5. Может свободно комплектоваться вспомогательным оборудованием: автоматическими сварочными аппаратами, станками для снятия фасок, аппаратами для наложения сварочных валиков и т.д., реализуя функции многооперационного формования.
1. Высокая точность
Шестерни подачи и ось подачи изготовлены из легированной стали 20CrMnTi. Применяется технология шлифования зубьев, точность 6-7 класса. Точность подачи: 300±0.1 мм, точность повторного позиционирования угла гибки 90°: отклонение ±0.2°.
2. Отличная стабильность
Возможность непрерывного производства 24 часа в сутки. Процент годных изделий превышает 98%.
3. Высокая долговечность
Срок службы оборудования: 12-15 лет. Бесплатная гарантия: 1 год. Ремонтное обслуживание в течение всего срока службы. За исключением режущего инструмента или переключателей (расходные материалы), другие ключевые компоненты надежны и долговечны.
4. Высокая степень автоматизации
Автоматическое выравнивание рулона материала, гибка, резка, автоматический цикл производства. При нормальной работе практически не требует присутствия оператора. С помощью компьютерного программирования можно производить различные плоские изделия из круглой или плоской проволоки диаметром 4.0-10.0 мм.

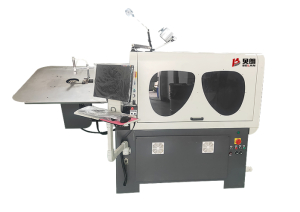

| Модель | Параметр BL-2D-41000 | Компонент BL-2D-41000 | |||
| Бренд и Происхождение | |||||
| Диаметр обрабатываемой проволоки | Мягкий материал: 4.0-10.0 мм | Основной компонент | Бренд | Происхождение | |
| Твёрдый материал: 4.0-7.0 мм | |||||
| Рабочее расстояние | 500 мм | Серводвигатель подачи | SANYO / Mitsubishi | Япония | |
| Количество управляемых осей | 4 оси | Серводвигатель гибки | SANYO / Mitsubishi | Япония | |
| Суммарная мощность | 10.2 кВт | Серводвигатель резака/подъема | SANYO / Mitsubishi | Япония | |
| Мощность серводвигателя подачи | 4.5 кВт | Редуктор гибки | Taicheng / Sankai | Тайвань, Китай / Цзянсу, Китай | |
| Мощность серводвигателя гибки | 2.7 кВт | Редуктор резака/подъема | Taicheng / Sankai | Тайвань, Китай / Цзянсу, Китай | |
| Мощность серводвигателя резака/подъема | 1.5 кВт | Подшипник | NSK/IKO | Япония | |
| Максимальная скорость подачи | 90 м/мин | Подшипник | FAG | Германия | |
| Точность подач | 300 мм ±0.1 мм | Компьютерная система | Yitu | Тайвань, Китай | |
| Точность угла гибки | 90°±0.2° | Источник питания (БПП) | Mean Well | Тайвань, Китай | |
| Рабочее напряжение | 3-фазное 380 В (±20 В) | Частотный преобразователь (ЧП) | Inovance | Шэньчжэнь, Китай | |
| Вес основного блока | 1500 кг | Автоматический выключатель (Автомат) | Chint | Чжэцзян, Китай | |
| Габариты машины (ДШВ) | 2500×1300×1700 мм | Контактор (пускатель) | Chint | Чжэцзян, Китай | |
| Автоматическая подающая стойка | Максимальная грузоподъемность | 1500 кг |  |
||
| Диаметр катушки | φ1600 мм | ||||
| Мощность двигателя | 2.2 кВт | ||||
| Вес кормовой рамы | 800 кг | ||||
| габариты | 2100*2100*1300 мм | Dongguan Belan Automation Equipment Co., Ltd. | |||
| (ДШВ) | |||||
| Примечания: | |||||
| 1. Диаметр обрабатываемой проволоки 2.5-6.0 мм относится к мягкому материалу. Предел прочности на разрыв мягкого материала ≤500 Н； | |||||
| 2. Диаметр обрабатываемой проволоки 2.5-4.0 мм относится к твердому материалу. Предел прочности на разрыв твердого материала ≤1700 Н | |||||
| 3. Расстояние между подающей стойкой и основным блоком составляет 1500 мм. | |||||
