1. Используются система управления Topcon и импортные серводвигатели；
2. Компьютерный интерфейс на китайском и английском языках (опционально), удобен в управлении, обеспечивает точное позиционирование. Все двигатели могут работать синхронно или по отдельности；
3. При отсутствии проволоки, обрыве проволоки или спутывании проволоки предусмотрена функция автоматической остановки и функция автоматического ускорения катушки, что делает производство более легким и эффективным；

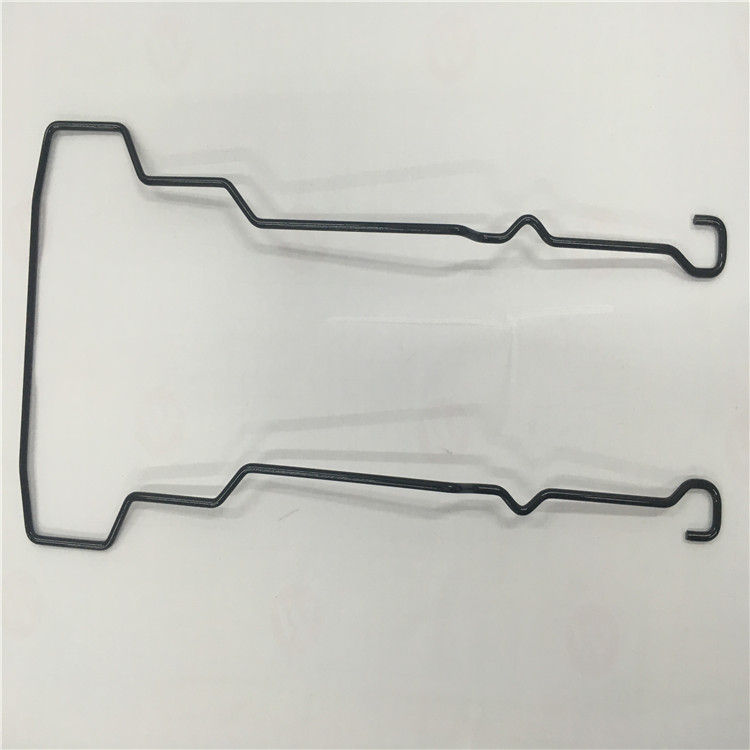

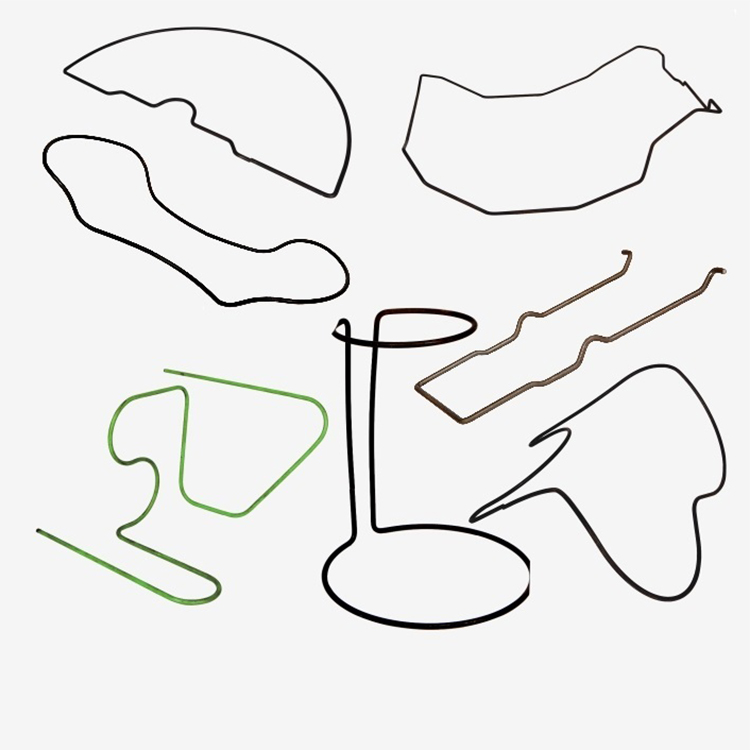

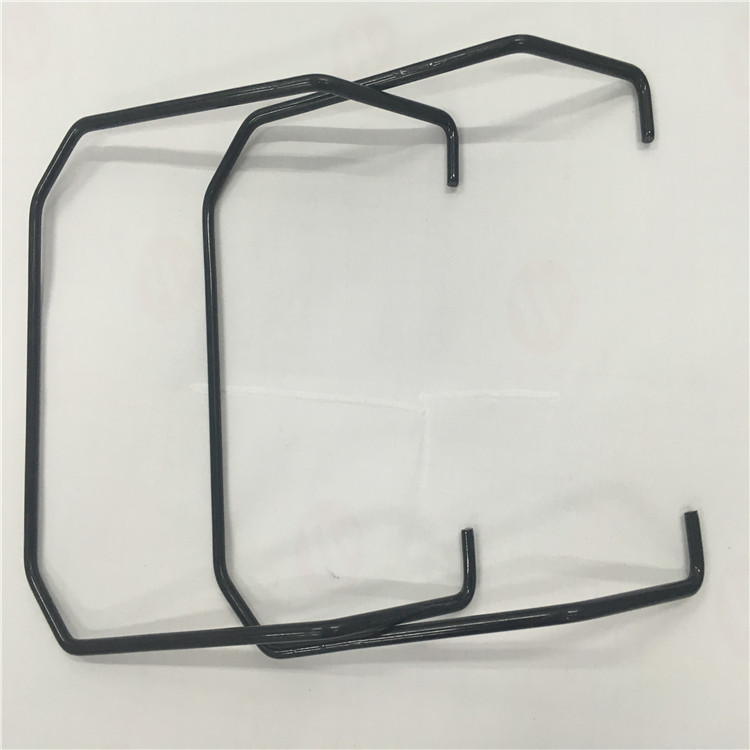

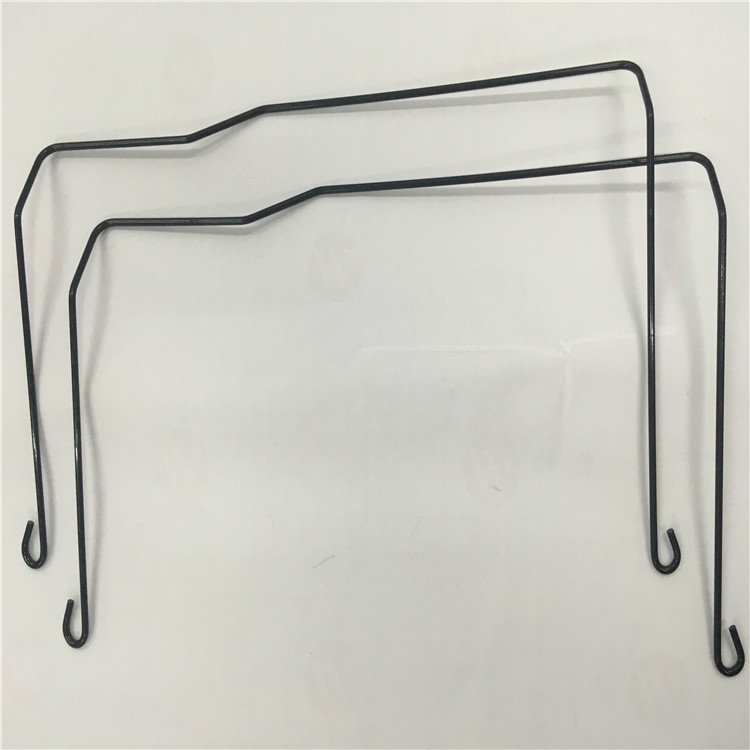

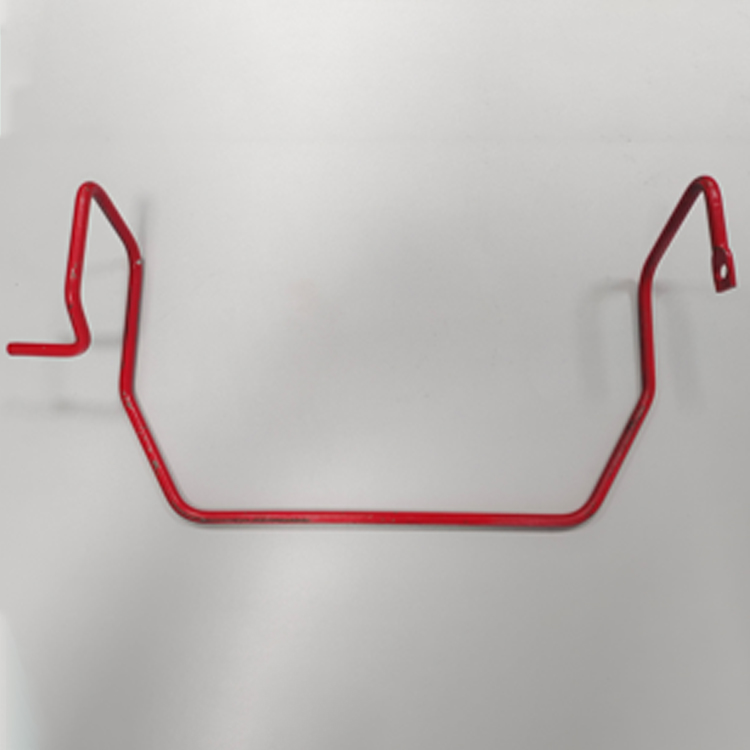

4. Применяется для производства: автомобильных деталей, повседневных металлических изделий, садовых приспособлений, механических металлических изделий и других изделий из проволоки，С точки зрения конструкции изделия подходит для производства каркасных изделий, обеспечивая более стабильную плоскую поддержку；
5. Передняя часть оснащена гибко регулируемой по высоте опорной плитой, подходит для производства изделий типа 3D-каркасов.
1. 8-осевое сервоуправление, высокоточный контроль

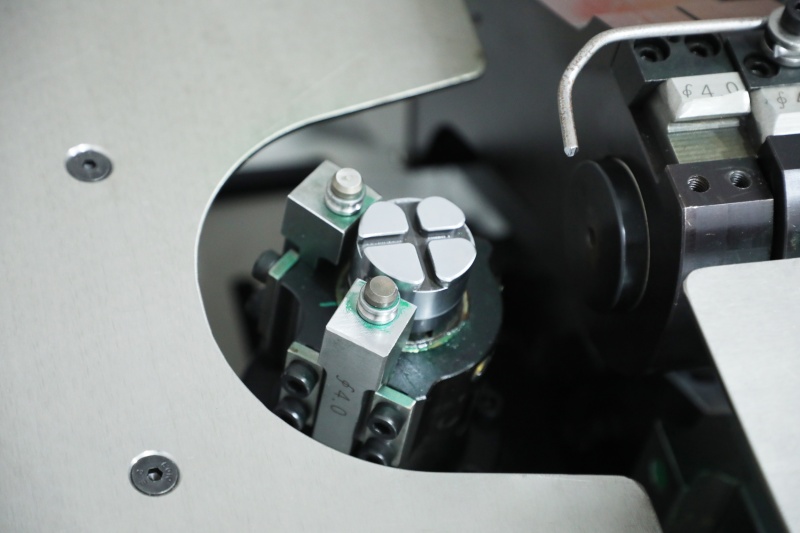

Усиленная конструкция всего корпуса. Высокоточные подающие ролики гарантируют точность; Оснащена двумя комплектами механизмов выпрямления с возможностью переключения размеров, обеспечивая более стабильное выравнивание проволоки.
2. Подъемная платформа, гарантия стабильности
Передняя платформа удобна для производства крупных каркасных изделий, обеспечивает стабильную поддержку.
3. Высокая совместимость, широкий диапазон применения
Может обрабатывать круглую и плоскую проволоку диаметром 3.0-10.0 мм. Может производить как крупные каркасные изделия, так и мелкие детали. Подходит как для плоских, так и для объемных изделий. Может работать со стальной, алюминиевой, медной и железной проволокой. Очень широкий диапазон применения.
4. Внимание к деталям, удобное обслуживание
Добавлена панель розеток питания, увеличен внешний диаметр выпрямляющих роликов, добавлено устройство автоматической смазки. Обслуживание оборудования удобное.
| Модель | Параметр BL-3D-81000 | Компонент BL-3D-81000 Бренд и Происхождение |
|||
| Диаметр обрабатываемой проволоки | Мягкий материал: 3.0-10.0 мм Твёрдый материал: 3.0-8.0 мм |
Основной компонент | Бренд | Происхождение | |
| Рабочее расстояние | 750 мм | Серводвигатель | SANYO | Япония | |
| Количество управляемых осей | 8 осей | Линейные направляющие | HIWIN | Тайвань, Китай | |
| Суммарная мощность | 24.8 кВт | Редуктор | Taicheng | Тайвань, Китай | |
| Мощность двигателя поворота проволоки | 4.4 кВт | Источник питания (БПП) | Mean Well | Тайвань, Китай | |
| Мощность двигателя подачи | 4.4 кВт | Компьютерная систем | Yitu | Тайвань, Китай | |
| Мощность двигателя головки гибки | 3.0 кВт | Подшипник | NSK/IKO/FAG | Япония / Германия | |
| Мощность двигателя сердечника гибки | 3.0 кВт | ||||
| Мощность двигателя подъема гибки | 3.0 кВт | Примечание: | |||
| Мощность двигателя перемещения гибки (Левый/Правый) | 2.0 кВт | 1. Диаметр обрабатываемой проволоки Φ3.0-Φ10.0 мм относится к мягкому материалу. Предел прочности на разрыв мягкого материала ≤500 Н/мм²; | |||
| Мощность двигателя подъема опорной плиты | 2.0 кВт | 2. Диаметр обрабатываемой проволоки Φ3.0-Φ8.0mmмм относится к твердому материалу. Предел прочности на разрыв твердого материала≤1700Н/мм²; | |||
| Мощность двигателя резака | 3.0 кВт | 3. Расстояние между подающей стойкой и основным блоком составляет 2000 мм. | |||
| Максимальная скорость подачи | 90 м/мин | ||||
| Точность подач | 300 мм±0.1 мм |  |
|||
| Точность угла гибки | 90°±0.2° | ||||
| Рабочее напряжение | 3-фазное 380 В (±20 В) | ||||
| Вес основного блока | 4000 кг | ||||
| Габариты машины (ДШВ) | 4800мм*1600мм*1950мм | ||||
| Автоматическая подающая стойка
|
Максимальная грузоподъемность |
1000 кг | |||
|
Диаметр катушки |
&1600 мм | ||||
| Мощность двигателя | 2.2 кВт | ||||
| Вес кормовой рамы | 800 кг | ||||
| габариты (ДШВ) |
2100мм*2100мм*1300мм | Dongguan Belan Automation Equipment Co. Ltd. | |||
