1. Используются система управления Topcon и импортные серводвигатели；
2. Компьютерный интерфейс на китайском и английском языках (опционально), удобен в управлении, обеспечивает точное позиционирование. Все двигатели могут работать синхронно или по отдельности；
3. При отсутствии проволоки, обрыве проволоки или спутывании проволоки предусмотрена функция автоматической остановки и функция автоматического ускорения катушки, что делает производство более легким и эффективным；

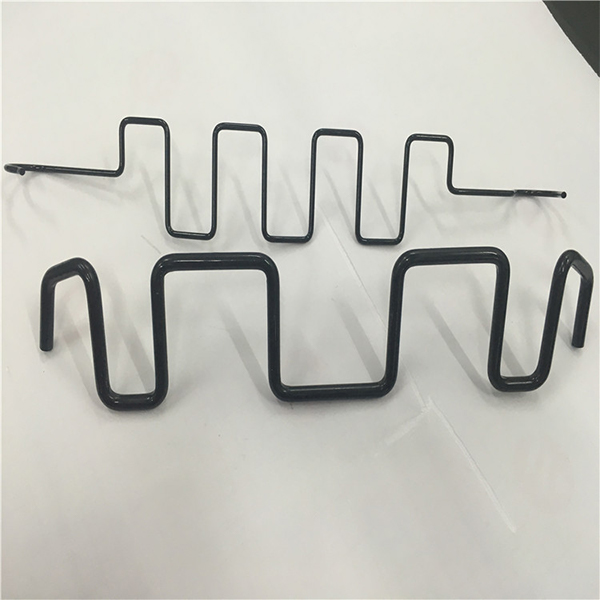

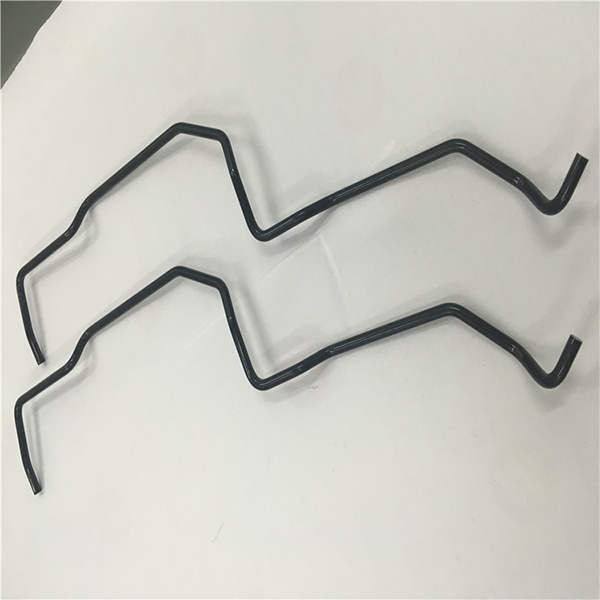

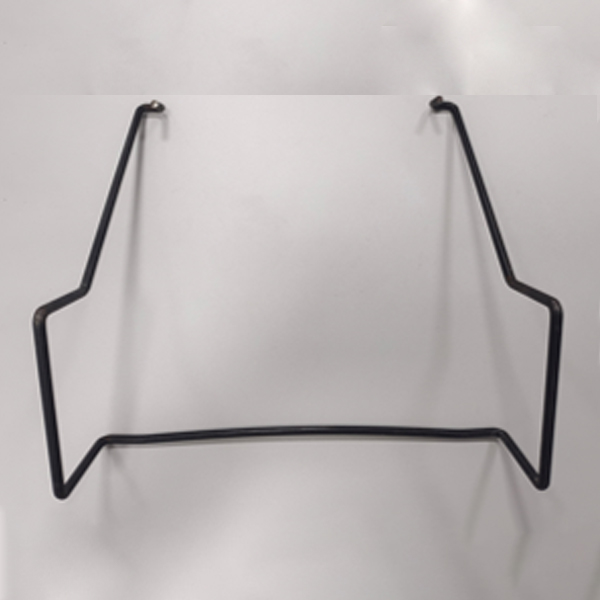

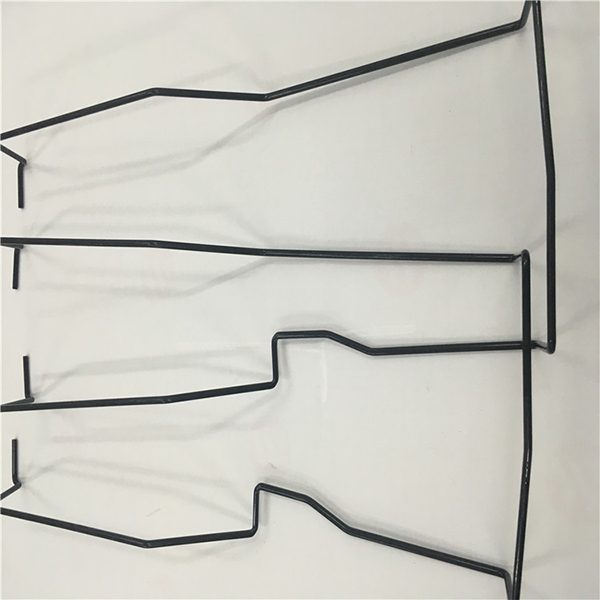

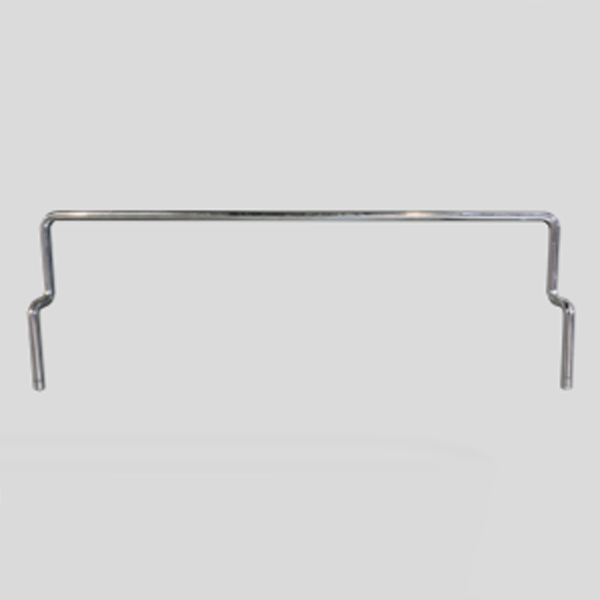

4. Применяется для производства: автомобильных деталей, повседневных металлических изделий, садовых приспособлений, механических металлических изделий и других изделий из проволоки，С точки зрения конструкции изделия подходит для производства каркасных изделий, обеспечивая более стабильную плоскую поддержку；
5. Передняя часть оснащена гибко регулируемой по высоте опорной плитой, подходит для производства изделий типа 3D-каркасов.

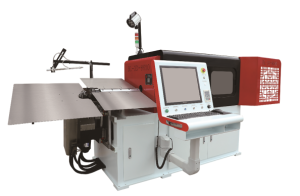

1. 8-осевое сервоуправление, высокоточный контроль

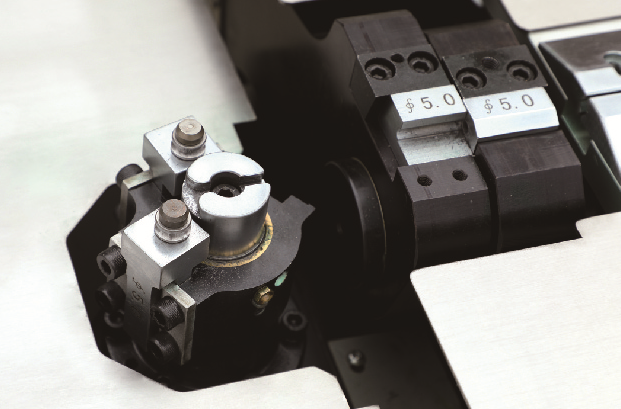

Усиленная конструкция всего корпуса. Высокоточные подающие ролики гарантируют точность; Оснащена двумя комплектами механизмов выпрямления с возможностью переключения размеров, обеспечивая более стабильное выравнивание проволоки.
2. Подъемная платформа, гарантия стабильности
Передняя платформа удобна для производства крупных каркасных изделий, обеспечивает стабильную поддержку.
3. Высокая совместимость, широкий диапазон применения
Может обрабатывать круглую и плоскую проволоку диаметром 2.0-6.0 мм. Может производить как крупные каркасные изделия, так и мелкие детали. Подходит как для плоских, так и для объемных изделий. Может работать со стальной, алюминиевой, медной и железной проволокой. Очень широкий диапазон применения.
4. Внимание к деталям, удобное обслуживание
Добавлена панель розеток питания, увеличен внешний диаметр выпрямляющих роликов, добавлено устройство автоматической смазки. Обслуживание оборудования удобное.
| Модель | Параметр BL-3D-8600 | Компонент BL-3D-8600 Бренд и Происхождение |
|||
| Диаметр обрабатываемой проволоки | Мягкий материал: 2.0-6.0 мм Твёрдый материал: 2.0-4.0 мм |
Основной компонент |
Бренд | Происхождение | |
| Рабочее расстояние | Обратная гибка (от резака до передней кромки листового металла: 520 мм) | Серводвигатель | SANYO | Япония | |
| Количество управляемых осей | 8 осей | Линейные направляющие | HIWIN | Тайвань, Китай | |
| Суммарная мощность | 11.7 кВт |
Редуктор |
Beibetuo | Аньхой, Китай | |
| Мощность двигателя поворота проволоки | 2.0 кВт | Источник питания (БПП) | Mean Well | Тайвань, Китай | |
| Мощность двигателя подачи | 2.7 кВт | Компьютерная система | Topcon | Гуандун, Китай | |
| Гибки мощность двигателя подъема | 1.0 кВт | Материал режущего ножа | SKD11 | Гуандун, Китай | |
| Мощность двигателя внутр./внеш. гибки | 1.5 кВт/1.5 кВт | Материал гибки (завивки) | 20CrMnTi | Гуандун, Китай | |
| Мощность двигателя подъема опорной плиты | 1.0 кВт | ||||
| Мощность двигателя резака | 1.0 кВт | Примечание: | |||
| Мощность двигателя поперечного перемещения (Левый/Правый) | 1.0 кВт | 1. Диаметр обрабатываемой проволоки Φ2.0-Φ6.0 мм относится к мягкому материалу. Предел прочности на разрыв мягкого материала ≤600 Н/мм²; | |||
| Максимальная скорость подачи | 40 м/мин | 2. Диаметр обрабатываемой проволоки Φ2.0-Φ6.0mmмм относится к твердому материалу. Предел прочности на разрыв твердого материала≤1900Н/мм²; | |||
| Точность подач | 300 мм±0.1 мм | 3. Расстояние между подающей стойкой и основным блоком составляет 2000 мм. | |||
| Точность угла гибки | 90°±0.1° | ||||
| Рабочее напряжение | 3-фазное 380 В (±20 В) |  |
|||
| Вес основного блока | 2000 кг | ||||
| Габариты машины (ДШВ) | 3400мм*1600мм*1500мм | ||||
| Автоматическая подающая стойка
|
Максимальная грузоподъемность |
500 кг | |||
|
Диаметр катушки |
&1300 мм | ||||
| Мощность двигателя | 1.5 кВт | ||||
| Вес кормовой рамы | 450 кг | ||||
| габариты (ДШВ) |
2000мм*1550мм*1250мм | Dongguan Belan Automation Equipment Co. Ltd. | |||
