1. Используется компьютерная система управления Yitu и импортные серводвигатели；
2. Компьютерный интерфейс на китайском и английском языках (опционально), удобен в управлении, обеспечивает точное позиционирование. Все двигатели могут работать синхронно или по отдельности；
3. В зависимости от ситуации на дисплее, можно оперативно корректировать внешний диаметр, угол изделия и другие параметры；
4. Машина оснащена конструкцией автоматической смазки и подачи масла, гарантирующей длительную работу оборудования；
5. При отсутствии проволоки, обрыве проволоки или спутывании проволоки предусмотрена функция автоматической остановки и функция автоматического ускорения катушки, что делает производство более легким и эффективным；

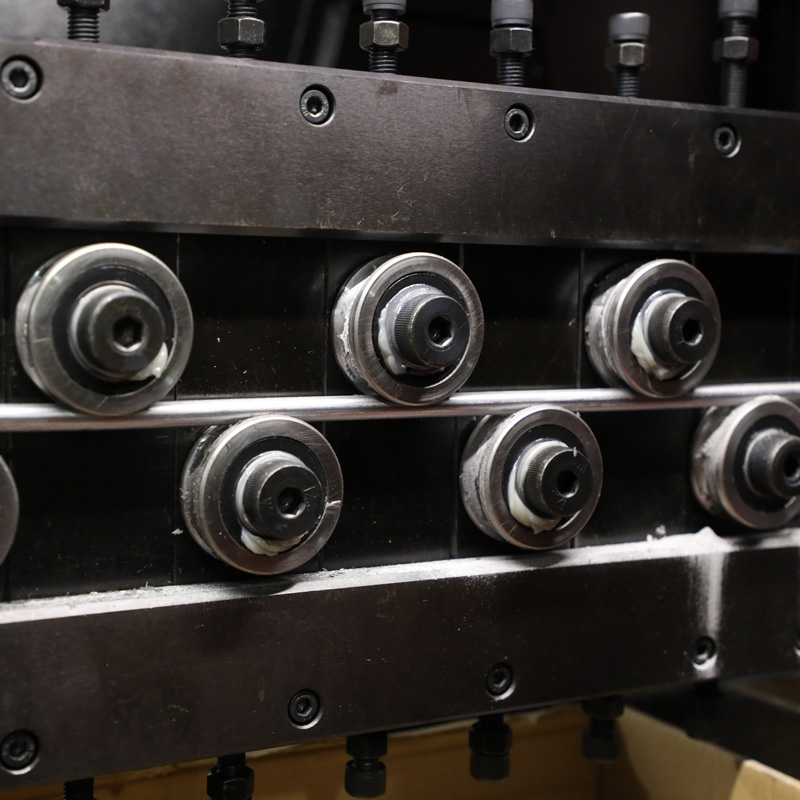

6. Поворот головки и подача проволоки полностью разделены, что обеспечивает отсутствие вращения проволоки при повороте головки, гарантируя гибкость подачи и высокую стабильность.
1. Интуитивная конструкция, эффективная эксплуатация
Трехмерная форма достигается вращением головы. Структура очень интуитивно понятна, стабильность подачи проволоки обеспечена. Оперативное внесение необходимых изменений в процессе работы делает эксплуатацию очень удобной.
2. 5-осевое сервоуправление, интеллектуальная эффективность
Используются импортные японские сервоприводы. Подача проволоки, поворот головки, гибка, подъем, резка тесно скоординированы. Подходит для одновременной гибки изделий с двумя R-радиусами. Может производить изделия из низкоуглеродистой стальной проволоки диаметром 3.0-8.0 мм.
3. Произвольный поворот головки, гибкая эффективность
Разделение поворота головки и подачи проволоки гарантирует как стабильность подачи, так и гибкость формовки. Особенно подходит для производства мелких деталей.
4. Профессиональное ЧПУ, точная эффективность
Используется промышленное программное обеспечение Yitu (Тайвань, Китай). Точный полный сервопривод обеспечивает точность подачи 300±0.1 мм, точность повторного позиционирования угла гибки 90°: ±0.2°.

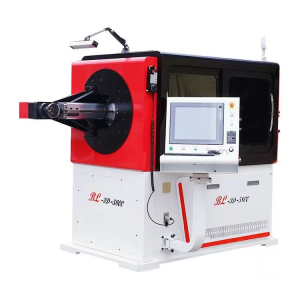

| Модель | Параметр BL-3D-5800 | Компонент BL-3D-5800 Бренд и Происхождение |
|||
| Диаметр обрабатываемой проволоки | Мягкий материал: 3.0-8.0 мм Твёрдый материал: 3.0-6.0 мм |
Основной компонент | Бренд | Происхождение | |
| Рабочее расстояние | 520 мм | Серводвигатель | SANYO | Япония | |
| Количество управляемых осей | 5 осей | Линейные направляющие | HIWIN | Тайвань, Китай | |
| Суммарная мощность | 11.2 кВт | Редуктор поворотного рычага | Taicheng / Sankai | Тайвань, Китай / Чжэцзян, Китай | |
| Мощность двигателя поворотного рычага | 2.7 кВт | Редуктор гибки | Taicheng / Sankai | Тайвань, Китай / Чжэцзян, Китай | |
| Мощность двигателя подачи | 4.5 кВт | Редуктор подъема | Nookat | Германия | |
| Мощность двигателя гибки | 2.0 кВт | Подшипник | NSK/IKO | Япония | |
| Мощность двигателя подъема | 1.0 кВт | Линейные направляющие | HIWIN | Тайвань, Китай | |
| Мощность двигателя резака | 1.0 кВт | Компьютерная система | Yitu | Тайвань, Китай | |
| Максимальная скорость подачи | 90 м/мин | Материал станины | Сталь A3 | Гуандун, Китай | |
| Точность подач | 300 мм±0.1 мм | Частотный преобразователь (ЧП) | Inovance | Шэньчжэнь, Китай | |
| Точность угла гибки | 90°±0.2° | Примечания: | |||
| Рабочее напряжение | 3-фазное 380 В (±20 В) | 1. Диаметр обрабатываемой проволоки 3.0-8.0 мм относится к мягкому материалу. Предел прочности на разрыв мягкого материала ≤500 Н； | |||
| Вес основного блока | 3000 кг | 2. Диаметр обрабатываемой проволоки 3.0-6.0 мм относится к твердому материалу. Предел прочности на разрыв твердого материала ≤1700 Н | |||
| Габариты машины (ДШВ) | 3200×1850×2100 мм | 3. Расстояние между подающей стойкой и основным блоком составляет 2000 мм. | |||
| Автоматическая подающая стойка
|
Максимальная грузоподъемность |
1500 кг |  |
||
|
Диаметр катушки |
φ1600 мм | ||||
| Мощность двигателя | 2.2 кВт | ||||
| Вес кормовой рамы | 800 кг | ||||
| габариты (ДШВ) |
2100*2100*1300 мм | Dongguan Belan Automation Equipment Co. Ltd. | |||
